PV-ISOTEST เครื่องมือทดสอบฉนวนระบบโซลาร์เซลล์ 1500 VDC
รายละเอียดสินค้า (ภาษาไทย)
เครื่องมือทดสอบฉนวนและตรวจสอบความปลอดภัยสำหรับระบบโซลาร์เซลล์รุ่น PV-ISOTEST จากแบรนด์ HT ITALIA ประเทศอิตาลี
ออกแบบมาเพื่อรองรับการวัดและทดสอบระบบติดตั้งโซลาร์เซลล์แรงดันสูงสูงสุดถึง 1500VDC ตอบโจทย์งานตรวจสอบสถานะระบบโซลาร์เซลล์ (Solar Farms, Solar Rooftops)
มาพร้อมฟังก์ชันใหม่อย่าง GFL Function ที่ช่วยระบุตำแหน่งจุดที่เกิดกราวด์ฟอลต์ (Ground Fault) หรือฉนวนรั่วลงดินในสตริง เพิ่มความรวดเร็วและปลอดภัยในงานซ่อมบำรุงเชิงลึก
Technical Specifications | HT ITALIA PV-ISOTEST
| Specification | Details |
|---|---|
| Model | PV-ISOTEST |
| Brand | HT ITALIA |
| Instrument Type | Instrument for PV System Testing, Maintenance and Safety |
| Measurement Category | CAT III 1500V DC / CAT III 1000V AC (Max 1500VDC, 1000VAC between inputs) |
| Insulation Test Voltage | 250V, 500V, 1000V, 1500V DC |
| DC Voltage Measurement | 3V to 1500V DC |
| AC TRMS Voltage Measurement | 3V to 1000V AC |
| Advanced Functions | Ground Fault Locator (GFL) for locating insulation faults |
| Insulation Modes | DUAL Mode and TIMER Mode |
| Diagnostic Parameters | PI (Polarization Index) and DAR (Dielectric Absorption Ratio) |
| Continuity Test | Protective Conductor Continuity with 200mA Test Current |
| Data Interface | Optical / USB Connection to PC |
| Dimensions (L × W × H) | 235 × 165 × 75 mm |
| Weight | 1.3 kg (Including Batteries) |
| Protection Rating | IP40 |
| Power Supply | 6 × 1.5V AA Alkaline Batteries or 6 × 1.2V AA Rechargeable NiMH Batteries |
จุดเด่นของเครื่องมือทดสอบฉนวนระบบโซลาร์เซลล์
MODEL: PVISOTEST / PV-ISOTEST
HT ITALIA
• รองรับแรงดันไฟระบบโซลาร์เซลล์ 1500VDC ออกแบบมาเพื่อทดสอบระบบ PV ยุคใหม่ที่มีแรงดันไฟฟ้ากระแสตรงสูงถึง 1500V DC
• ฟังก์ชันระบุพิกัดจุดรั่วไหล GFL Function ระบบค้นหาตำแหน่งกราวด์ฟอลต์อัจฉริยะ ช่วยชี้เป้าแผงโซลาร์เซลล์หรือโมดูลที่มีปัญหาฉนวนบกพร่อง/ไฟรั่วลงดินภายในสตริงได้อย่างรวดเร็ว โดยไม่จำเป็นต้องถอดสายแยกทีละแผง
•โหมดวัดฉนวนแบบ DUAL และ TIMER รองรับการวัดค่าความต้านทานฉนวนในรูปแบบ Dual Mode ร่วมกับการตั้งเวลา
เพื่อวิเคราะห์และตรวจสอบระดับการเสื่อมสภาพของฉนวนไฟฟ้าในระบบอย่างละเอียด
• ทดสอบความต่อเนื่องของสายดิน ฟังก์ชันวัดค่าความต่อเนื่องของตัวนำป้องกัน (Protective Conductor Continuity) ด้วยกระแสทดสอบ 200mA
•ฟังก์ชันการคำนวณค่าดัชนีวินิจฉัย สามารถวัดและคำนวณค่า P.I. (Polarization Index)
และ D.A.R. (Dielectric Absorption Ratio) เพื่อประเมินความชื้นและความเสื่อมสภาพของระบบฉนวน
• ผลการทดสอบผ่าน/ไม่ผ่านรวดเร็ว แสดงผลแบบ Fast Outcome: OK หรือ NOT OK ทันทีหลังเสร็จสิ้นการวัดค่า ช่วยให้ช่างหน้างานตรวจสอบผ่านได้อย่างรวดเร็ว
•เชื่อมต่อคอมพิวเตอร์เพื่อทำรีพอร์ตรองรับการโอนย้ายข้อมูลผลการทดสอบเข้าสู่เครื่อง PC ผ่านสายเชื่อมต่อ
Applications (การใช้งาน)
• งานตรวจรับและส่งมอบโครงการระบบโซลาร์เซลล์ (Solar Commissioning)
• งานบำรุงรักษาเชิงป้องกัน (O&M) สำหรับ Solar Rooftop และ Solar Farm
• การตรวจหาตำแหน่งสายไฟฉีกขาดหรือชำรุดรั่วลงดินในระบบสตริงของแผงโซลาร์
• การทดสอบค่าความปลอดภัยทางไฟฟ้าและค่าฉนวนตามมาตรฐานวิศวกรรมควบคุม
รายละเอียดภาษาอังกฤษ
PV-ISOTEST is a high-performance safety and maintenance testing instrument by HT ITALIA, specifically designed for PV systems operating up to 1500VDC.
It features the innovative GFL (Ground Fault Locator) function, allowing engineers to isolate and pinpoint the exact location of insulation faults or ground faults within a solar panel string.
With specialized DUAL and TIMER insulation testing modes, P.I. and D.A.R. diagnostic measurements, and 200mA continuity testing,
the PV-ISOTEST delivers fast, reliable ‘OK’ or ‘NOT OK’ outcomes to ensure optimal performance and compliance for large-scale solar farms and commercial rooftop installations.
Key Functions & Specifications
• Insulation Measurement up to 1500VDC
Provides reliable insulation resistance testing specifically rated for modern high-voltage photovoltaic installations
•Ground Fault Locator (GFL) Function
An advanced, built-in diagnostic tool designed to automatically locate the precise position of insulation faults or ground faults within a solar module string
•DUAL & TIMER Measurement Modes
Features dual-mode testing with an integrated timer to comprehensively evaluate and track the degradation level of the system’s insulation over time.
•Diagnostic Parameters (P.I. & D.A.R.)
Automatically measures and calculates Polarization Index (P.I.) and Dielectric Absorption Ratio (D.A.R.) for complete dielectric health assessment.
•200mA Continuity Testing
Performs high-precision continuity tests on protective conductors with a 200mA test current to ensure robust grounding networks.
•Fast Outcome Indicator
Instantly displays “OK” or “NOT OK” results on-screen for each measurement, enabling swift and efficient on-site troubleshooting.
•High Safety Standard
Rated at CAT III 1500V DC / CAT III 1000V AC, ensuring maximum operator safety during high-voltage solar farm inspections.
Applications

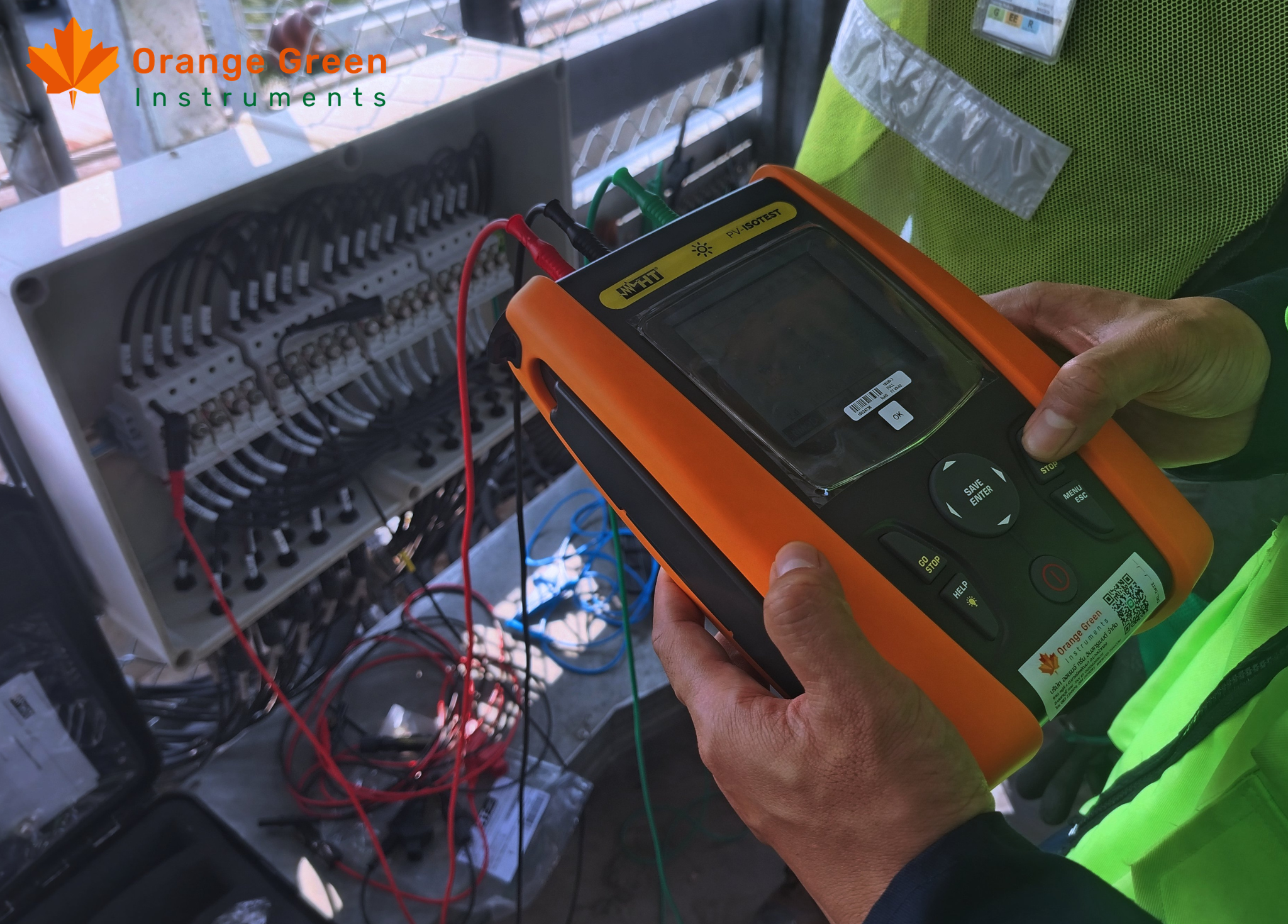

• Solar Commissioning Testing and inspection during the handover and commissioning of newly installed PV systems.
• O&M Inspections Routine maintenance and preventive testing for both commercial Solar Rooftops and utility-scale Solar Farms.
• Fault Troubleshooting Identifying and locating cracked cables, damaged wiring, or ground leakage within a solar module string.
• Safety Compliance Ensuring all electrical safety and insulation resistance requirements comply with international engineering standards.
Standards & Safety Categories
• Safety Standards Compliance with IEC/EN 61010-1 and IEC/EN 61557-2
• Measurement Standards Compliance with IEC/EN 62446 (PV system testing and maintenance requirements)
• Measurement Category CAT III 1500V DC / CAT III 1000V AC
• Insulation Rating Double Insulation (Class II)
• Pollution Degree 2
